叶面积测量-imageJ使用方法

1. 安装和启动ImageJ

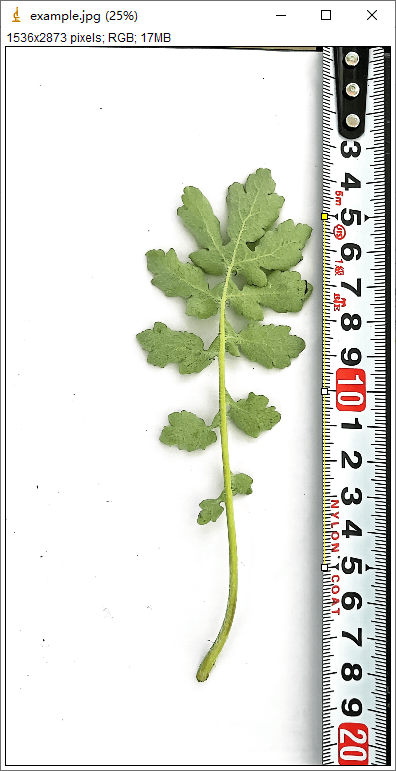

2. 打开叶片图像

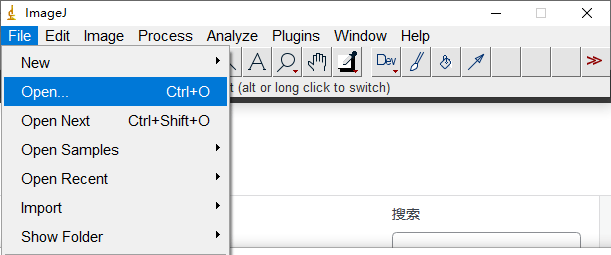

  • 点击”File”-“Open”, 或直接拖拽，选择要分析的叶片图像文件。
  • 如有需要,可以对图像进行裁剪、旋转等预处理。

3. 设置图像比例尺

  • 在图像窗口中放置一个已知长度的物体作为比例尺(如一张纸或量尺)。
  • 使用”直线选择工具”沿着参照物绘制一条线。
  • 点击”Analyze”-“Set Scale”,输入已知距离和单位,点击”OK”。

4. 将图像转换为8位灰度图

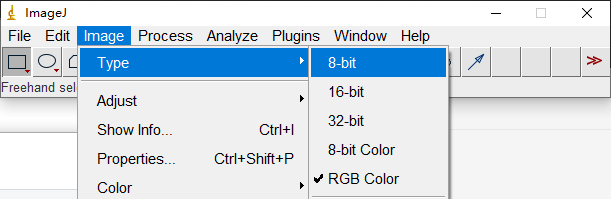

  • 依次选择”Image”-“Type”-“8-bit”,将图像转换为8位灰度图。

5. 调整阈值

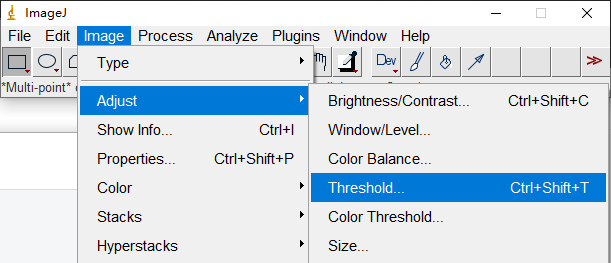

  • 依次选择”Image”-“Adjust”-“Threshold”。

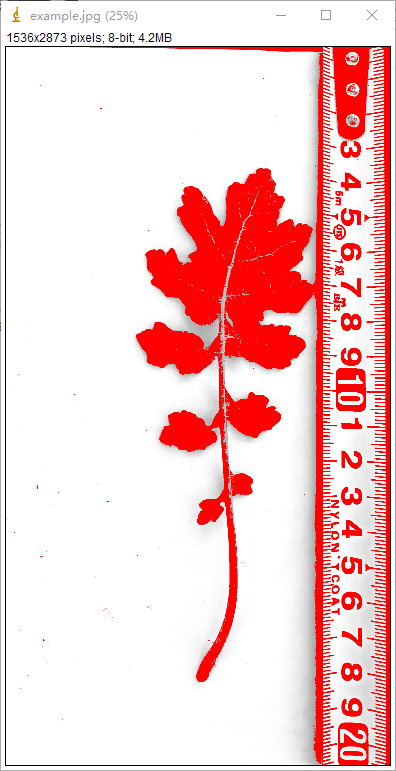

  • 在”Threshold”窗口中调整阈值,使得叶片区域呈现为红色,背景为白色。
  • 点击”Apply”应用阈值设置。

6. 选择感兴趣区域(ROI)

  • 选择”方形选择工具”,沿叶片边缘描绘轮廓。
  • 如果叶片有缺损,可用”多边形选择工具”分别勾勒完整区域和缺损区域。

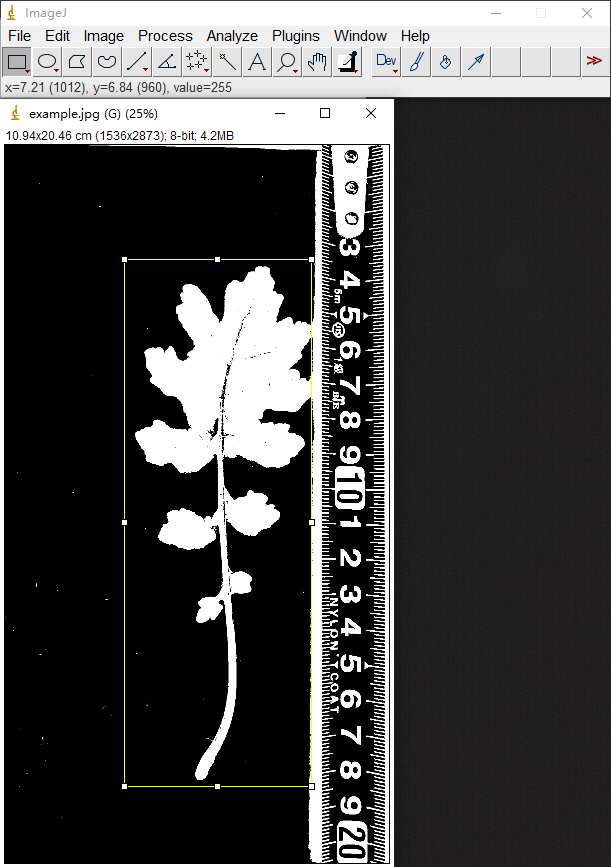

7. 测量叶面积

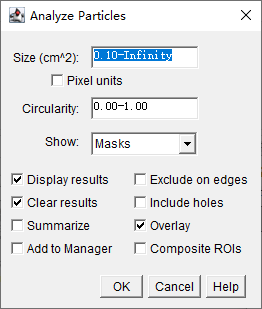

  • 点击”Analyze”-“Particle”进行设置。

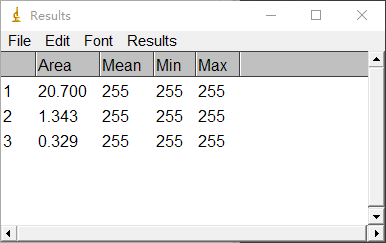

  • 点击OK, 得到ROI的面积测量结果

8. 重复以上步骤,测量其他叶片的面积。

注意事项:

  • 拍摄叶片照片时,尽量使用柔和均匀的光线,避免阴影和反光。
  • 拍照时相机镜头应与叶片保持垂直,以免因透视而导致面积估算偏差。
  • 将参照物和叶片置于同一高度,以获得准确的长度比例尺。
  • 如果要测量多张图像,比例尺设置要保持一致。可先设置好比例尺,再打开其他图像分析。
  • 描绘叶片轮廓时要准确,可适当放大图像。如叶缘有锯齿,可用较多点拟合。
  • 测量结果可复制到Excel等表格软件中进行汇总和分析。
